Дисковый затвор — виды, варианты применения.

9 августа 2022

Дисковый затвор – разновидность универсальной запорной регулирующей арматуры, используемой для перекрытия среды и контроля скорости движения потока. Такие затворы применяются для систем отопления, водоснабжения, канализации, для промышленных и коммунальных трубопроводов.

Затворы этого типа относятся к арматуре, при помощи которой регулируется движение и скорость потока, при необходимости он может быть быстро перекрыт на определенном участке. Рабочий элемент конструкции выполнен в виде поворотного диска, который вращается вокруг своей оси, то есть осевая модель, или вокруг других осей (к данной группе относятся эксцентриковые затворы). для обеспечения безопасности.

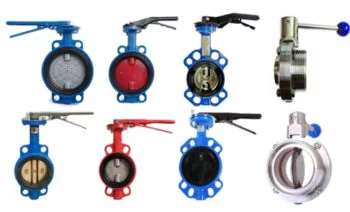

Виды и особенности дисковых затворов

Затворы с поворотным рабочим диском относятся к разновидности регулирующей трубопроводной арматуры и являются достаточно эффективной альтернативой стандартным вентилям, или кранам. Управление такими задвижками очень простое, перекрытие потока быстрое и полное, при необходимости можно контролировать скорость и давление среды.

Всего выделяют три базовых типа затворов с поворотными дисками:

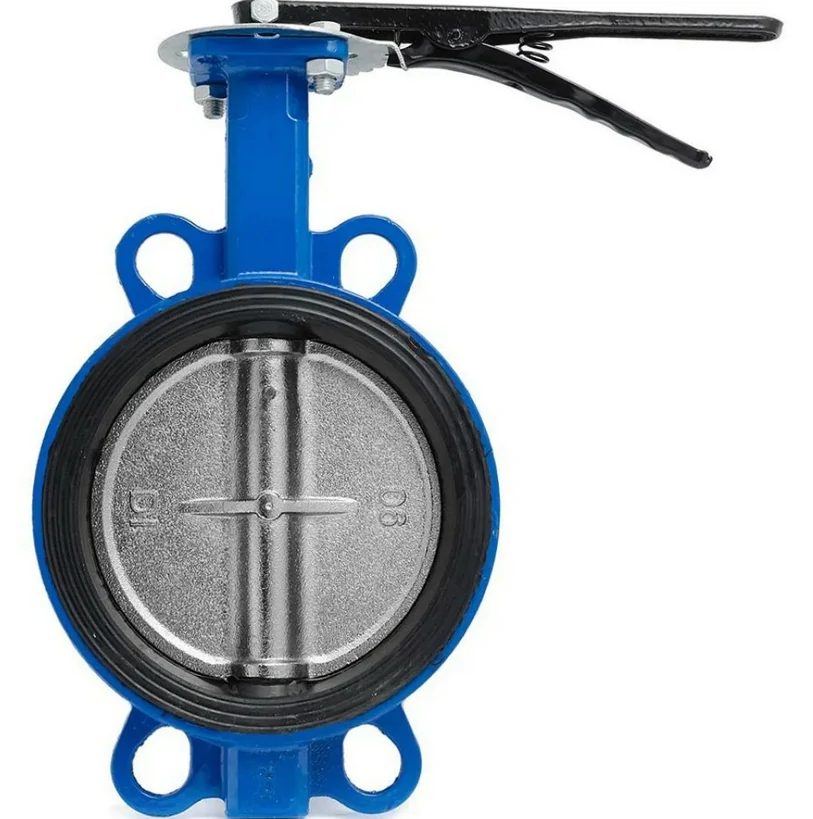

  1. Межфланцевый (butterfly). Это самый простой механизм, диск которого вращается вокруг оси, оперативно перекрывая или ограничивая движение среды.
  2. Двухэксцентриковый. Применяется в промышленных тяжелых условиях, при повышенном износе, сильном нагреве среде, частых срабатываниях. Конструкция выпускается в виде устройства с седлом из различных материалов. Чаще всего для этого используются металл, фторопласт (для пожаробезопасных конструкций) или стандартный фторопласт со специальным мягким уплотнителем.
  3. Трехэксцентриковый. Отличается многофункциональность, возможностью смещения в трех направлениях. При работе трение снижается, при этом герметичность при перекрытии остается высокой. Для уплотнения применяются металл или мягкие полимерные материалы.

Обычно диаметр диска у затворов этого типа довольно большой. Поэтому механическое стандартное управление используется редко, для промышленных моделей устанавливается привод. Но для трубопроводов с малыми диаметрами оптимальным остается ручное управление без необходимости монтажа редуктора.

Среди типов управления затворами выделяют три группы:

  1. Ручное механическое, то есть для перемещения рабочего диска необходимо приложить усилие, повернуть колесо или сдвинуть рычаг. Применяется для трубопроводов с малыми диаметрами.
  2. Пневматические устройства используются для промышленных сетей и в коммунальном хозяйстве. Такое управление удобное, простое, но не подходит для труб с большими диаметрами.
  3. Электрические приводы используются для промышленных сетей с большим сечением. Дополнительно они оснащаются контроллерами или другими блоками, обеспечивающими максимально точную установку рабочего диска и регулировку параметров потока. Для автоматизации процесса приводы всех задвижек объединяются в единую сеть и управляются с центрального пульта.

Сфера использования

Дисковые затворы чаще всего используются в промышленных и коммунальных областях:

  • для систем централизованного отопления;
  • для тепловых пунктов, котельных;
  • в составе магистральных трубопроводов;

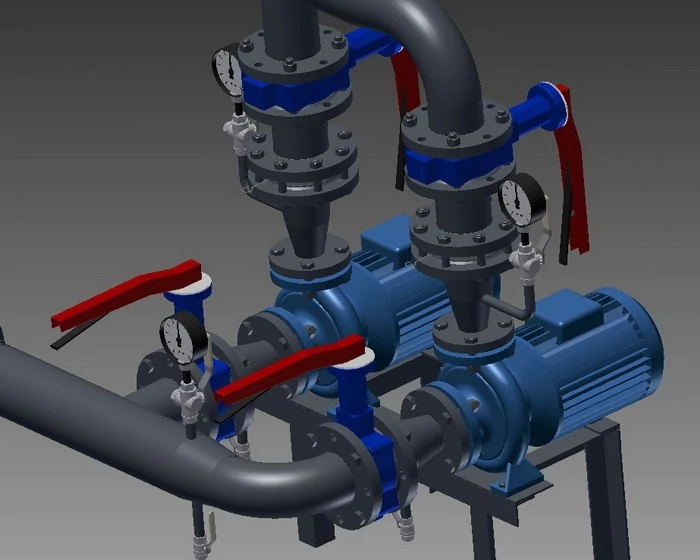

  • для насосных станций;
  • для промышленных предприятий.

В каждом случае тип оборудования выбирается в соответствии с условиями эксплуатации, параметрами потока, требованиями к регулировке и надежности арматуры. Управление затвором может быть механическим или с применением электропривода, при необходимости подключается автоматизированный контроль.

Основные критерии выбора:

  • назначение, условия установки и диаметр трубопровода;
  • требуемый класс герметичности (выпускаются изделия с классами от А до D);
  • особенности управления устройством (механический способ, пневматический или электрический редуктор);
  • характеристики прочности, температурный диапазон, уровень рабочего давления в системе;
  • габариты корпуса, диаметр для проходного отверстия арматуры.

Выпускаемый ассортимент затворов достаточно большой, что облегчает подбор в соответствии с условиями эксплуатации и назначения оборудования. Можно быстро выбрать оптимальное конструктивное исполнение, определиться с типом управления, стойкости к коррозии, температурным рабочим диапазоном. При необходимости можно заказать модели затворов со специальными защитными покрытиями, которые повышают стойкость к коррозии и износу.

К преимуществам дисковых затворов относятся:

  • универсальность, возможность применения в разных областях деятельности;
  • конструкция надежная и простая, подлежит ремонту;
  • вес и габариты небольшие, такие затворы можно ставить для трубопроводов различного типа;
  • при необходимости отдельные элементы конструкции можно быстро заменить без необходимости длительной остановки системы;
  • можно использовать для трубопроводов разных диаметров;
  • показатели гидравлического сопротивления небольшой;
  • арматура устойчива к перепадам температуры, сильному нагреву.

К недостаткам арматуры относятся:

  • крутящий момент для затворов большого диаметра значительный, то есть необходимо использовать редуктор;
  • в открытом положении диск остается в полости трубы, то есть прочистка системы затруднена.

Запорно-регулирующая дисковая арматура достаточно распространенная, она применяется для промышленных трубопроводов, в коммунальном хозяйстве. Такое распространение обусловлено простой конструкцией, которая не требует специального обслуживания, надежной работы устройства. Дисковые затворы можно применять в большом температурном диапазоне, для потоков с агрессивными и неагрессивными средами. Установка не занимает много времени, регулировка или полное перекрытие потока достаточно простые.
